สายเชื่อมไฟฟ้าดูอย่างไรว่าทองแดงเต็มไหม

สายเชื่อมไฟฟ้านั้นมีหน้าที่นำกระแสเชื่อมที่ผลิตจากเครื่องเชื่อมไปสู่บริเวณอาร์กในการเชื่อมโลหะ สายเชื่อมที่ใช้ในวงจรเชื่อมนั้นมีอยู่ 2 สาย คือ สายดินและสายเชื่อม ส่วนปลายสายดินจะต่อเข้ากับที่จับชิ้นงานเชื่อม (Ground clamp) ส่วนสายเชื่อมจะต่อไว้กับตัวจับสายเชื่อม (Electrode Holder) สายเชื่อมโดยทั่วไปทำด้วยลวดทองแดงที่มีขนาด 0.20มม. ถึง 0.40 มม. และชั้นนอกหุ้มไว้ด้วยยางฉนวนไม่ว่าจะเป็นยางหรือพีวีซี สาเหตุที่ต้องใช้สายเชื่อมที่ทำด้วยลวดทองแดงขนาดเล็กจำนวนมาก เพราะต้องการให้สายเชื่อมสามารถโค้งงอตัวได้ ซึ่งสะดวกต่อการทำงานเชื่อมที่ต้องมีการเคลื่อนย้ายตลอดเวลา

เมื่อผู้ใช้สั่งซื้อสายเชื่อมกับร้านค้าหรือบริษัทต่างๆ รู้หรือไม่ว่าสายเชื่อมเต็มหรือไม่เต็ม ต้องดูและคำนวณสายอย่างไร.. โดยปกติเราจะเคยได้ยินว่าสายเชื่อมต่างๆจะบอกขนาดของพื้นที่หน้าตัด จะมีหน่วยเป็นตารางมิลลิเมตร หรือเวลาผู้ใช้สั่งซื้อสายเชื่อมจะสั่งว่า เอาสายเชื่อมเบอร์ 50,70 จะรู้ได้หรือไม่ว่าเต็มหรือไม่เต็ม ก่อนอื่นผู้ใช้ต้องทราบถึง ขนาดของลวดที่ใช้ทำและจำนวนเส้นลวดที่ใช้ แล้วทำการคำนวณพื้นที่หน้าตัด คือ r2(= 3.14, r = รัศมีของขนาดลวด)


ยกตัวอย่างเช่น

เราต้องการสายเชื่อมเบอร์ 50 ทางผู้ขายแจ้งว่าเป็น สายเชื่อมเบอร์ 50 และ1596 เส้น ขนาดของลวดที่ใช้ 0.20 มม. (ซึ่งขนาดของลวดที่ผู้ขายแจ้ง คือ เส้นผ่าศูนย์กลางนั่นเอง สามารถคำนวณหารัศมีได้ง่ายๆ คือ ขนาดเส้นผ่าศูนย์กลาง หาร2 ก็จะได้เป็นรัศมีของลวดแล้ว)

ซึ่งจะคำนวณได้ดังนี้

พื้นที่หน้าตัด = r2

= 3.14x(0.10x0.10) =0.0314

พื้นที่หน้าตัด x จำนวนเส้นลวด = 0.0314 x 1596

= 50.11

ดังนั้น สายเชื่อมที่ลูกค้าสั่งซื้อขนาด 50/1596 ก็จะได้หน้าตัดทองแดงขนาด 50 ตารางมิลลิเมตร ตามมาตรฐานที่ลูกค้าต้องการ

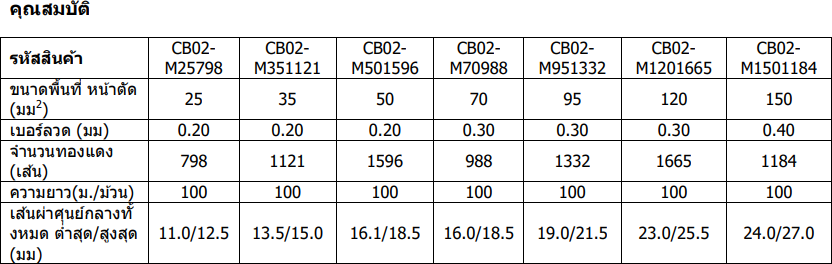

สายเชื่อม KOVET รุ่นมาตรฐานทองแดงเต็ม เกรดส่งออกต่างประเทศ หายห่วงเรื่องคุณภาพการใช้งาน

หากสนใจสินค้าสายเชื่อมต่างๆหรือสายอื่นๆ สามารถติดต่อเราได้ที่ sales1@kovet.com หรือ

Line ID: @kovet ทีมงานที่เชี่ยวชาญของเรายินดีให้คำปรึกษา
